Prüfmittelbau
Absicherung für Ihren Prozess
Unsere Prüfmittel stellen die Einhaltung Ihrer Qualitätsziele sicher: Messaufnahmen, Kontrolllehren, Meisterböcke und Cubing-Modelle.
Mit Erfahrung, handwerklichem Knowhow und modernen Fertigungsverfahren erfolgt die Erstellung von der Konstruktion bis zur Bemusterung im eigenen Haus. Wir verfolgen dabei effiziente Prozesse, mit großer Flexibilität für ihre Anforderungen und innovative Lösungen.
Die sicht- und messbare Qualität unserer Prüfmittel hilft Ihnen bei der Absicherung Ihre Prozesse.
Der Prüfmittelbau im Detail
1. Messaufnahmen
Zur Absicherung Ihrer Bauteilvermessung fertigen wir die Messaufahmen. Angepasst auf Ihre Anforderungen, sowohl für taktile wie optische Messaufgaben. Der Aufbau erfolgt aus Aluminium, CFK oder Stahl. – Als Komplett-Aufnahme oder in Modulbauweise zum Einsatz auf Lochrasterplatten. Für die Änderungsfreundlichkeit und das optimierte Handling haben wir unsere Ausführungen stetig weiterentwickelt. Die neueste Innovationsstufe stellen unsere Messaufnahmen auf Basis einer CFK-Struktur dar. Leicht und effizient- für einen schnellen Umbau des Messplatzes oder den Wechsel des Einsatzortes.
2. Kontrolllehren
Für jeden Arbeitsschritt fertigen wir exakt die Kontrolllehre an, die Sie zur optimalen Prüfung in Ihrem Prozess benötigen.
Detailgetreu und absolut präzise. Zur Überwachung und Lehrenfähigkeitsuntersuchung stehen CNC-Messmaschinen zur Verfügung.

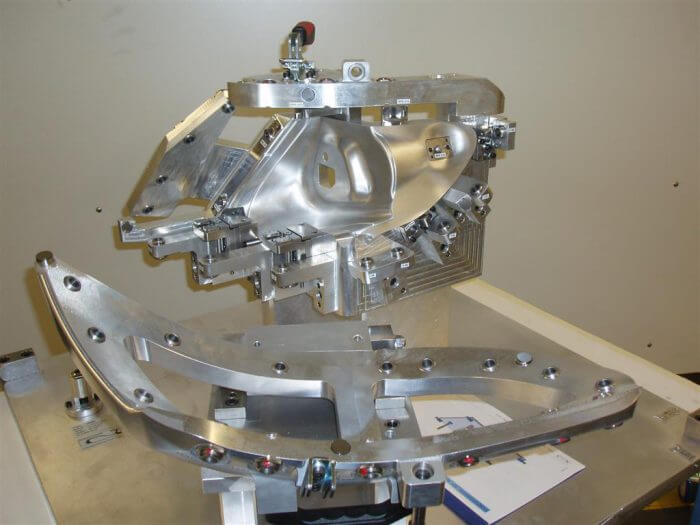

3. Cubing & Simulation
Spaltmaße, Designlinien, Bauteilanmutung … die Garanten für sichtbare und spürbare Qualität. Dies im Zusammenspiel aller Faktoren zu prüfen, ermöglicht ein Cubing Modell in der klars-ten Form. Wir betrachten diese Modelle als die Königsklasse des Prüfmittelbaus und fertigen diese Nullmodelle aus Aluminium und Stahl mit allergrößter Sorgfalt und Präzision. Die Berücksichtigung aller kundenspezifischen Anforderungen ist für uns dabei selbstverständlich.
4. Außen- und Fügemeisterböcke
Auf unseren Außen- und Fügemeisterböcken werden alle sichtbaren Karosserieteile und Rohbaukomponenten nach dem vorgegebenen Ausrichtsystem aufgenommen. Zur Simulation von Fertigungs- und Einbautoleranzen können alle Einzelteile durch 2D- und 3D-Verstelleinheiten frei im Raum bewegt werden. Das Fugen- und Toleranzbild kann hierdurch optimal bewertet werden. Weiterhin erfolgt die Absicherung der geplanten Fügefolge für die spätere Fertigung.
